エアコンパネルのLEDをはんだごてを使って純正赤から色替えした話です。
交換するとこんな感じになります↓。動画撮ってみました。

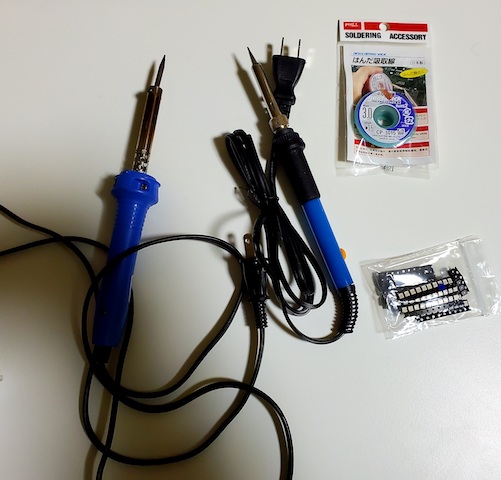

用意&買ったもの↓
３５２８ ＳＭＤ ＬＥＤ チップ ホワイト ５０個セット 打ち替え
３５２８ ＳＭＤ ＬＥＤ チップ ブルー ５０個セット 打ち替え
goot(グット) はんだ吸取り線 3mm幅 1.5m巻き CP-3015 日本製
Manelord はんだごてセット 温度調節可(200～450℃)ハンダゴテ 14-in-1 電子作業用 60W/110V PSE認証 安全
LEDはエアコンパネルだけなら30個で足りるのですが10個か50個しか選択肢がないのと値段がさほど変わらないので50個を購入しました。はんだ吸い取り線は必須かと思います。はんだごては2個あると良いらしいのでもう一つ買ったのですが、結果的に1つでも問題なかったです。
では早速スタート！

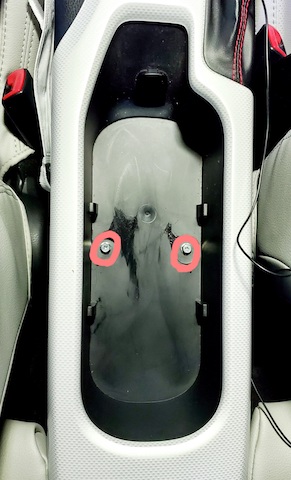

中央コンソールのネジを外します。

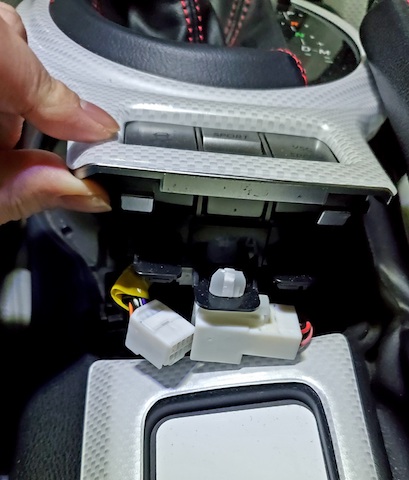

シフトコンソールを持ち上げ、コネクタを外します。

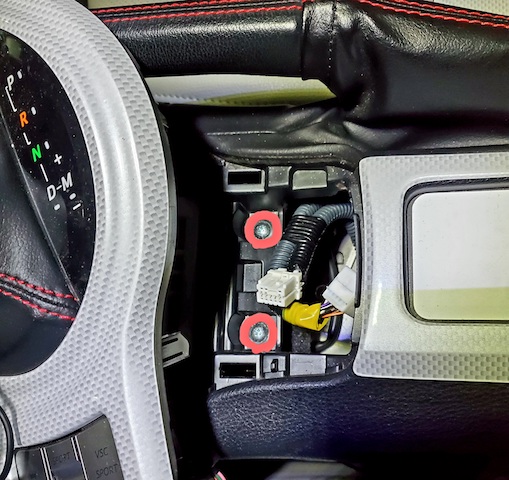

ネジ2箇所外します。写真はありませんがシフトノブを反時計回りにくるくる回して外します。

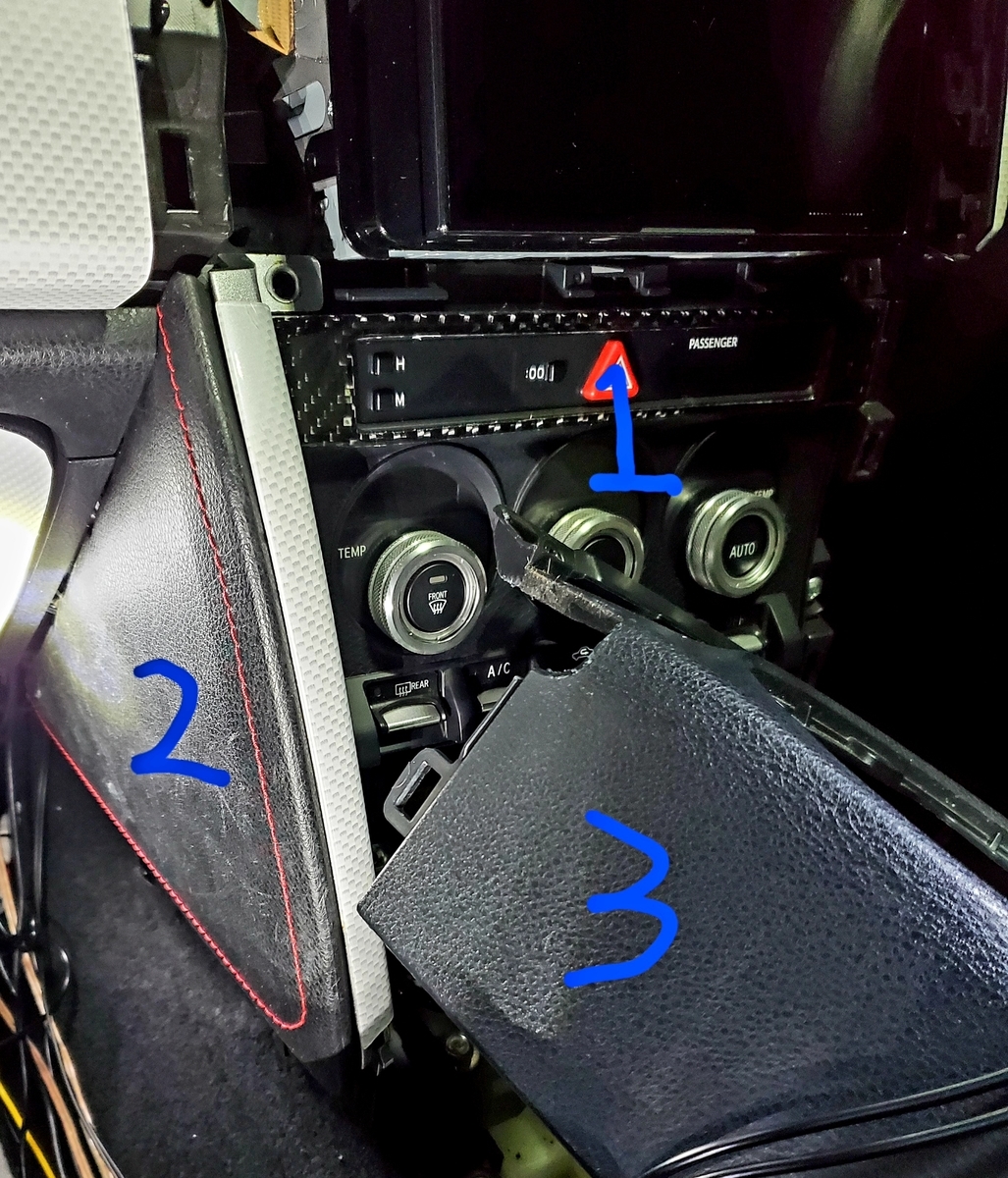

カーナビ周辺のパネルを外します。

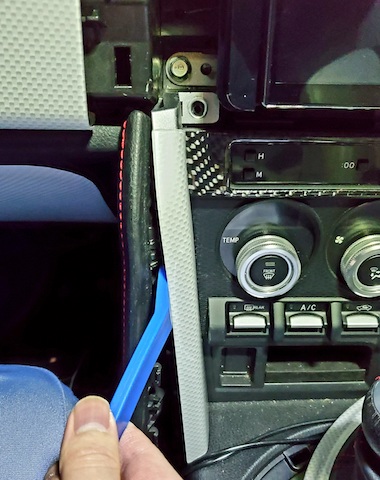

サイドパネルを外します。ネジはないので内張を外す感覚です。

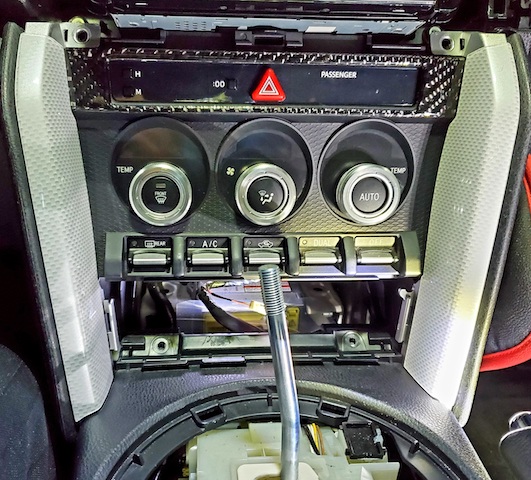

外すとこんな感じです↑

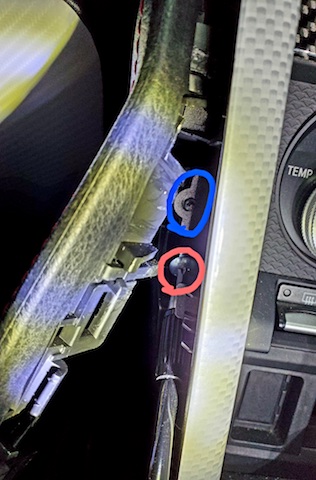

サイドのパネル上部のネジをはずしズラします。ここが今回の最大の難所でした、写真のようにサイドパネルを分解しようとしたのですが、中を見るとこちら側からとあちら側からねじ止めがされていました。

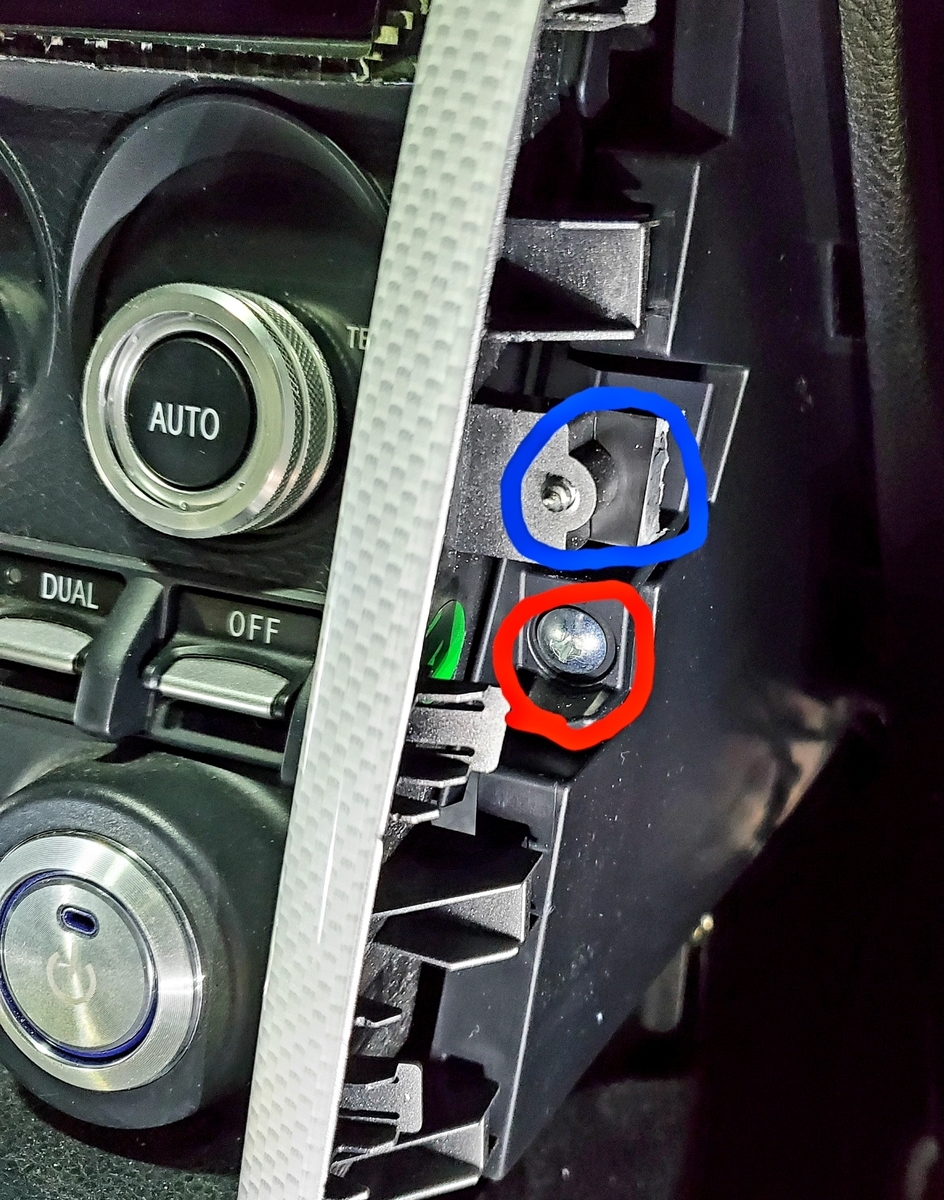

あか丸のねじはなんとか外せたのですが、青丸はどうやっても外せないので、困ってしまいました。
結局,,,,
えーいもういいや と思いバキっとむりやり外してしまいました。青ネジ固定のプラスチック部分が割れています( ´Д`)y━･~~

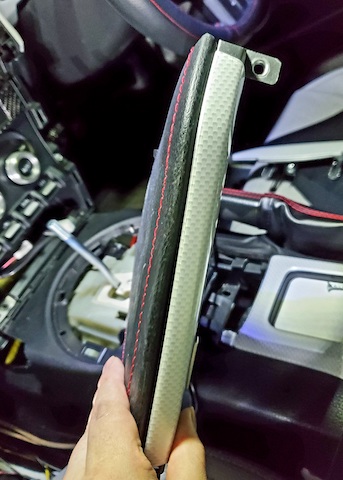

ちなみに正解はサイドパネルは分解せずにそのまま外すのが正解です。
これ↑ごとはずします。取り付ける際に分かりました。

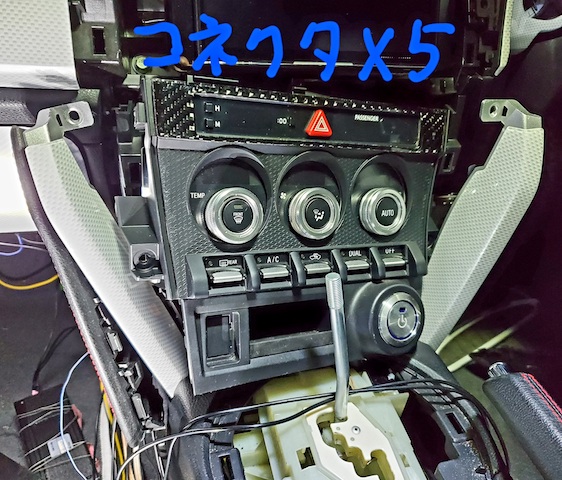

なにはともあれズラせたので後ろのコネクタ計5個を上から外してパネルを取り出します。

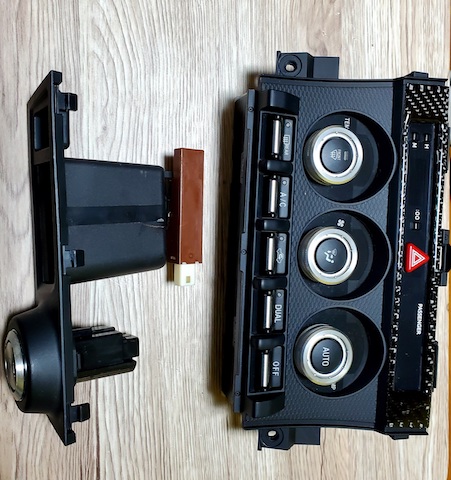

外しました、^ - ^
ここから室内作業です。

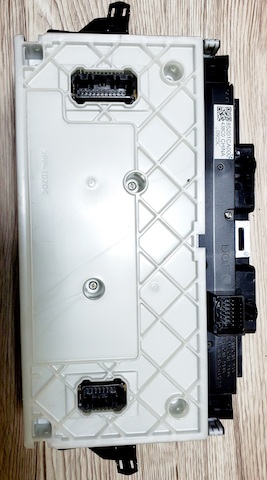

ねじを外してパネルをはずします。

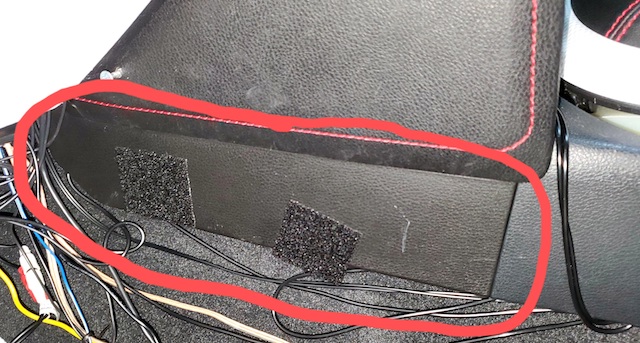

赤部分に気をつけてパネルを外します。

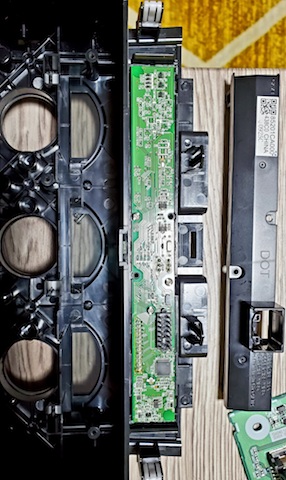

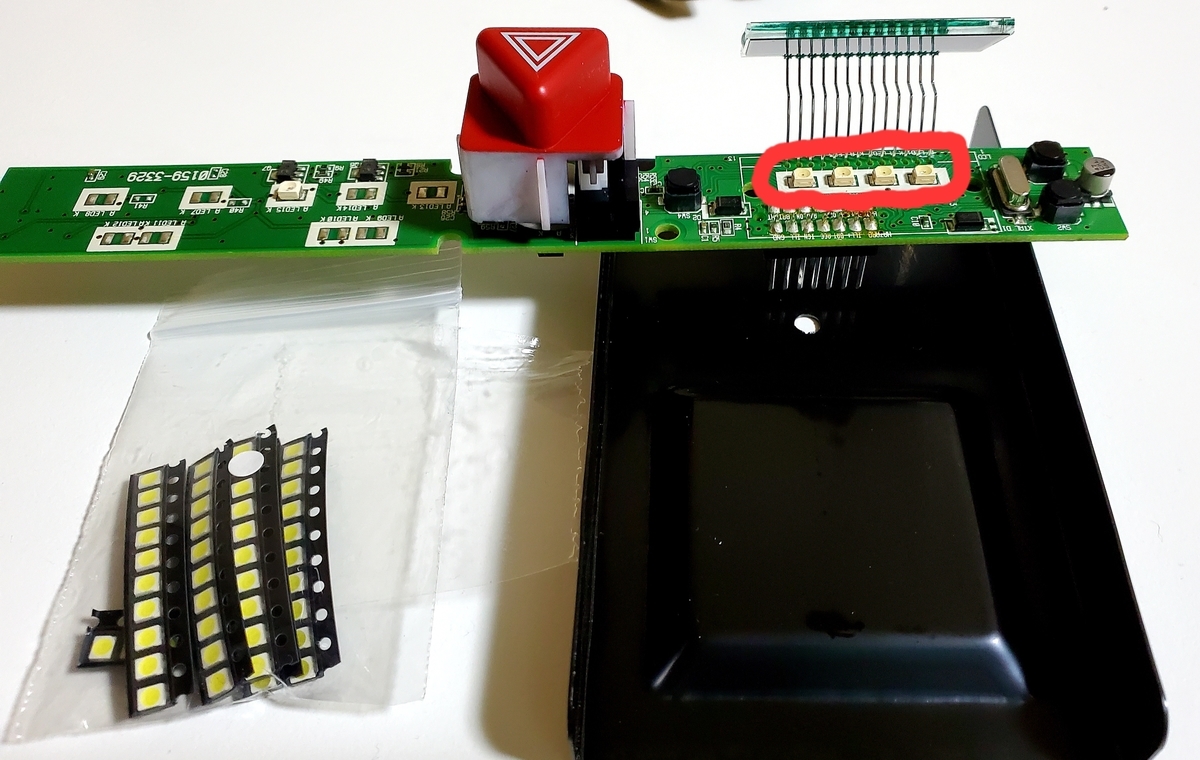

時計部分のLEDも交換するため上部分もネジを外し基盤を取り出します。ここも長い針金？のような部品があるので気をつけて下さい。

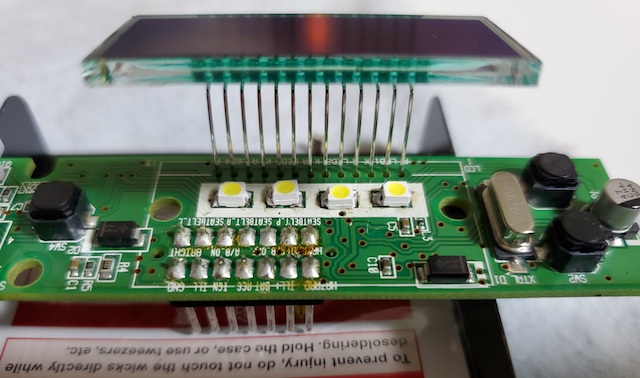

時計部分の白いパネルを外しLEDを交換します。はんだごてを使い付いているハンダを取り外しはんだ取りで綺麗にしてから、向きが同じになるよう取り付けます。最初のうちははんだごてを2つ使い両サイドから温めて取り外すのが良いらしいのでそうしていたのですが、両手持ちが難しく、途中からはんだごて1つで片方ずつ温めて外しました。結論としてはそれでも問題ありませんでした。
初めてだとこんな感じ↑であまり綺麗にできませんでした_:(´ཀ`」 ∠):なかなか難しいですね。

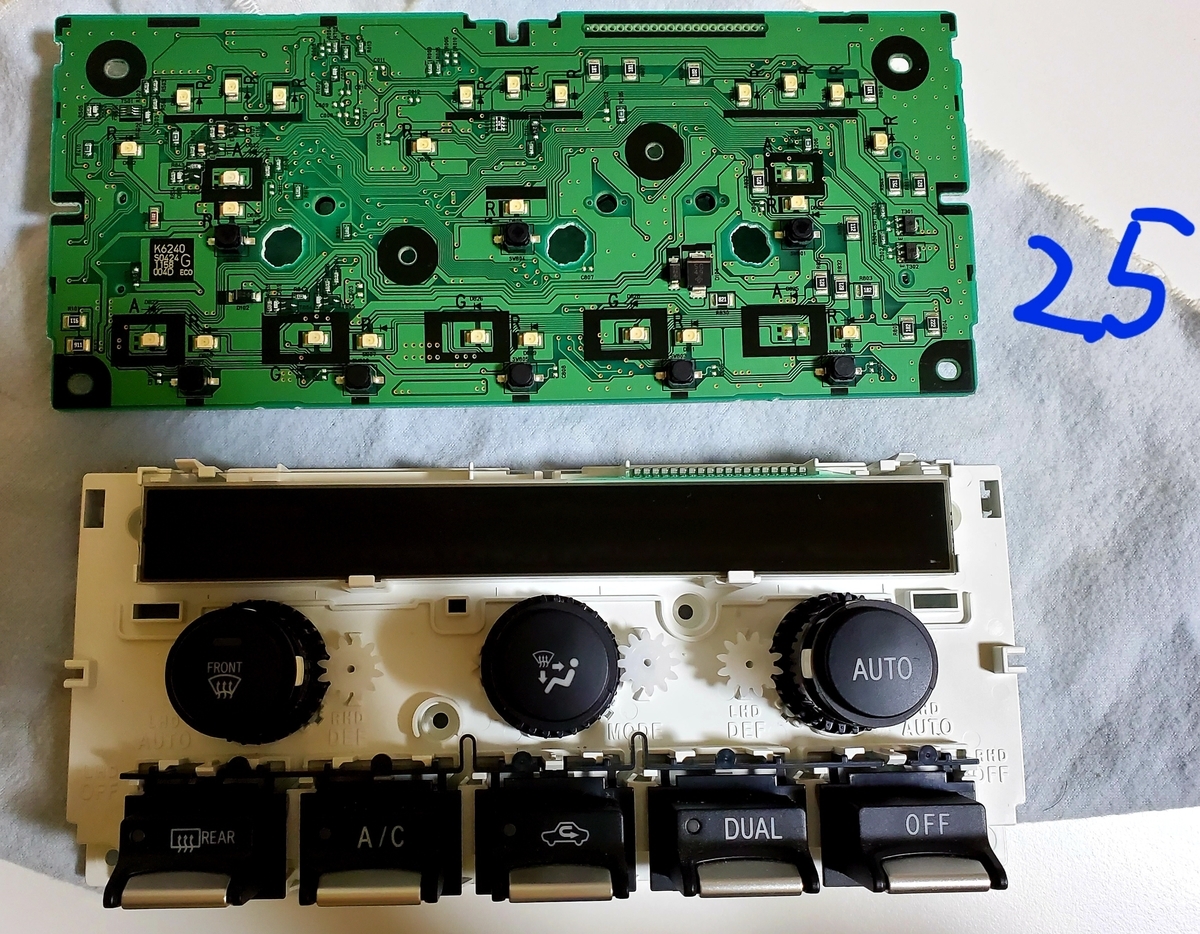

次はエアコン周りです。黒い四角で囲まれている箇所がボタンを押すと光る箇所になります。
計25個になります。交換したら元に戻します。
戻す順番としてはエアコンパネル、サイドパネル,中央パネルの順に戻すと戻しやすかったです。
最後にパネル下部を入れ込んでシフト部分を戻して完了です！

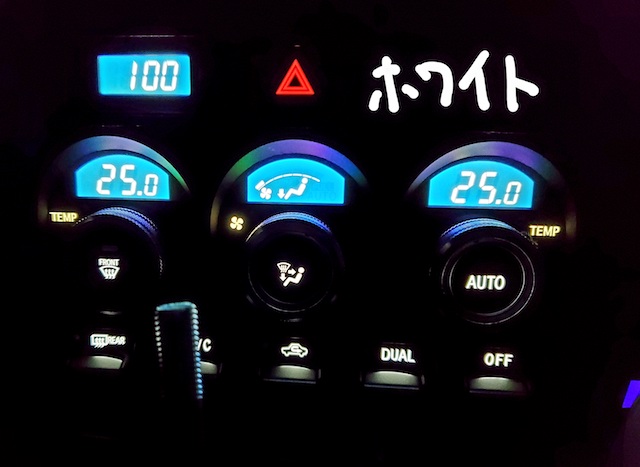

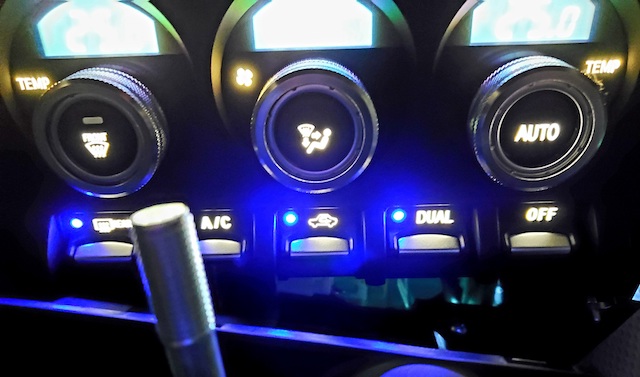

動画のせましたが、ライトをつけるとこんな感じ↑です。すべて白に交換しています。
ボタンを押すとこんな感じです。ボタン類はブルーにしてます。
けっこう時間がかかりましたが、満足度は高いです。数千円でできるのでいいですね( ´∀｀)
おわり！
